軌道的安裝

1.安裝前務必去除安裝基準面上的毛邊、凹痕及污物。

注意:因滑軌上涂有防鏽油,安裝前請用洗淨油洗淨后再安裝。防鏽油除掉后的基準面容易生鏽,推薦涂抹黏度低的主軸用潤滑油。

2. 將滑軌輕輕地裝在床身上后,輕輕地鎖緊裝配螺箖,使潸軌與安裝面輕輕地靠緊。(床身的基準面要與滑軌有標記線的一側相接觸

注意:安裝使用之螺絲需先洗淨,并確認規(guī)格與滑軌相符,才可鎖緊螺絲。

3. 按順序將滑軌的定位螺絲鎖緊,使滑軌與轉向安裝面緊密相接。

4.使用扭矩扳手,將裝配螺絲按規(guī)定的扭矩鎖緊,使其緊密相接。

注意:滑軌裝配螺絲的鎖緊順序是,從中央位置開始向端部按照順序鎖緊,這樣也可獲得穩(wěn)定。

5.其馀的滑軌也依同樣的方法安裝值到全部完成。

6.將專用防麈蓋一點一點地敲入裝配螺絲孔,到與滑軌的上面同一平面為止。

滑塊的安裝

1.將工作臺慢慢地裝在滑塊上,螺絲非正式鎖緊

2.通過定位螺將滑塊的基準側與工作臺側面基準面接觸上,使工作臺定位

3.正式鎖緊基凖側和被動側的裝配螺絲安裝完成。

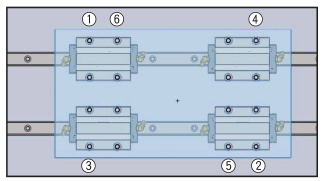

注意:按對角線所標示之順序將裝配的螺絲鎖緊，進行使工作臺更加均衡的固定。

此方法對于找出滑軌的直線度并不費時,且不需要加工用于固定的定位銷;因此,可大幅度縮短安裝時間.
