滾珠絲杠副由絲杠、螺母、鋼球、預壓片、反向器、防塵器組成;它的功能是將旋轉運動轉化成直線運動。

　　1.滾珠絲杠;2.滾珠;3.滾珠螺母

　　滾珠絲杠副主要測量部件包括絲杠、螺母的螺旋線和法向滾道截面，依據國標GB/T 17587.主要檢測參數如下：

　　行程偏差：任意指定范圍內的行程偏差

　　行程變動量：V300、V2π等

　　導程、螺旋升角

　　滾珠球心包絡的圓柱直徑、圓柱度、圓度、跨棒距

　　滾道參數(包括左右圓弧半徑、壓力角、心間距等)

　　QUINDOS 提供專業的滾珠絲杠副檢測模塊，該模塊方案特點如下：

　　01自動化編程

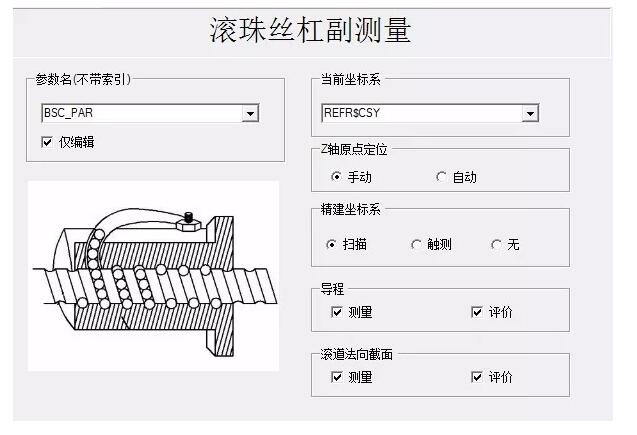

　　提供集成專業算法和參數化界面，用戶只需輸入?yún)?shù)，軟件自動生成測量程序，無需繁瑣的編程，自動生成圖形化檢測報告。

　　02支持絲杠、螺母測量

　　支持絲杠、螺母測量;支持左旋、右旋;能夠?qū)崿F(xiàn)階段性掃描，由于螺母外圓柱上有安裝孔，所以掃描滾道時需要設置斷點，避開空位掃描測量;

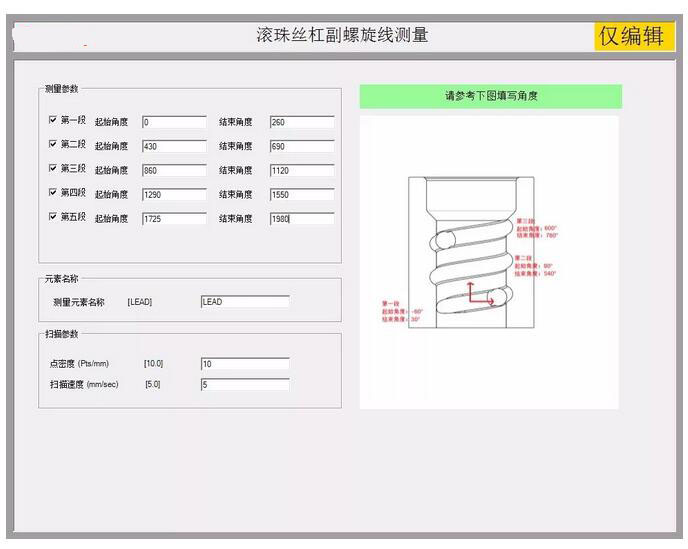

　　螺旋線測量界面

　　03自定心掃描模擬滾珠運動

　　絲杠螺母滾道檢測采用Leitz3D連續自定心掃描技術，模擬滾珠運動軌跡;

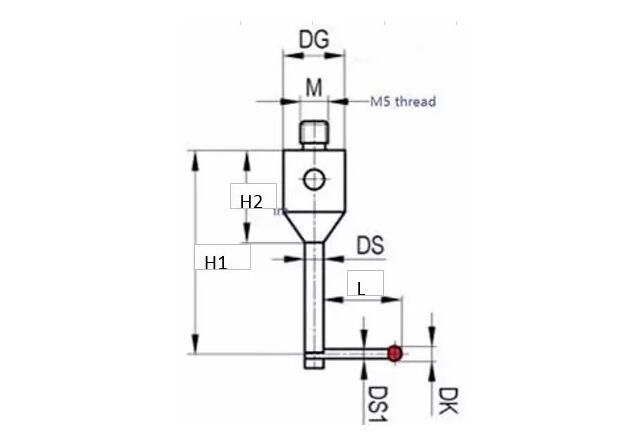

　　定制測針(DK=滾珠直徑)

　　04參數的專業評價

　　提供專業算法，評價參數包括：導程、螺旋角，導程螺旋角的最大值、最小值(及最大最小值所在的位置)、平均值;PCD、單圈圓柱度、指定圈數的圓柱度、跳動、波紋度等等。

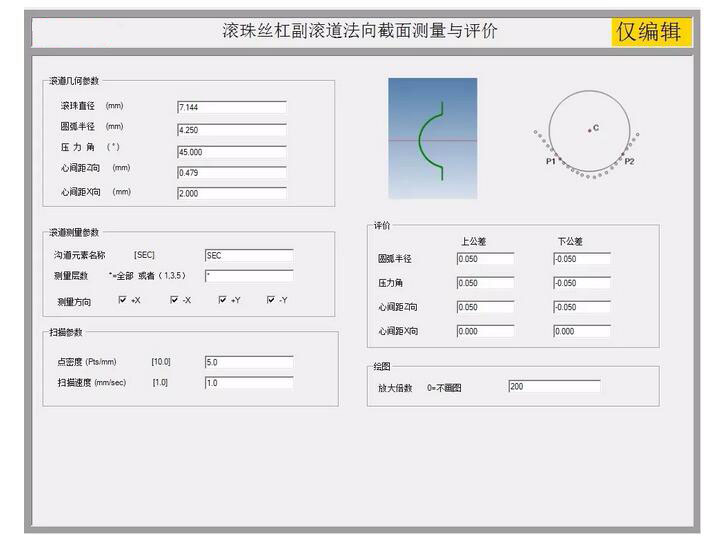

　　05自定制滾道法向截面測量

　　滾道法向截面測量允許自定制：用戶可指定位置測量(如下入測量層數位置。輸入*，測量全部層，輸入1.3.5測量第1.3.5層)，也可指定測量方向(+X,-X,+Y,-Y)。

　　06提供圖形化檢測報告

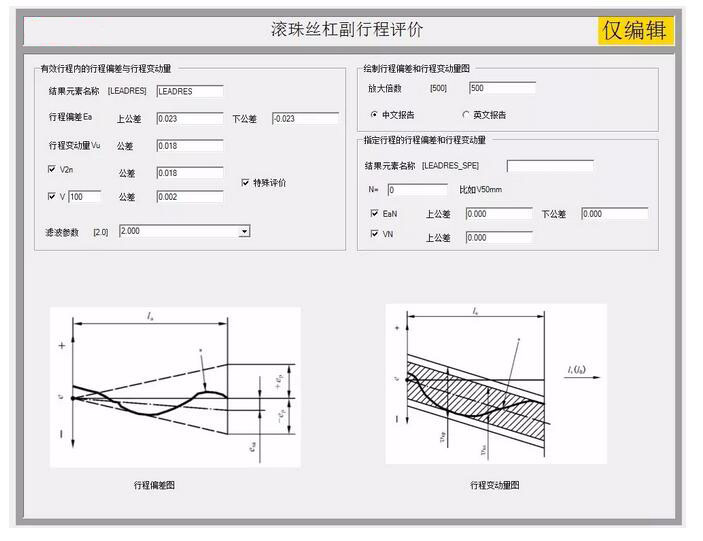

　　提供圖形化的檢測報告，包括行程偏差圖、行程形狀圖、波紋度圖形報告等。

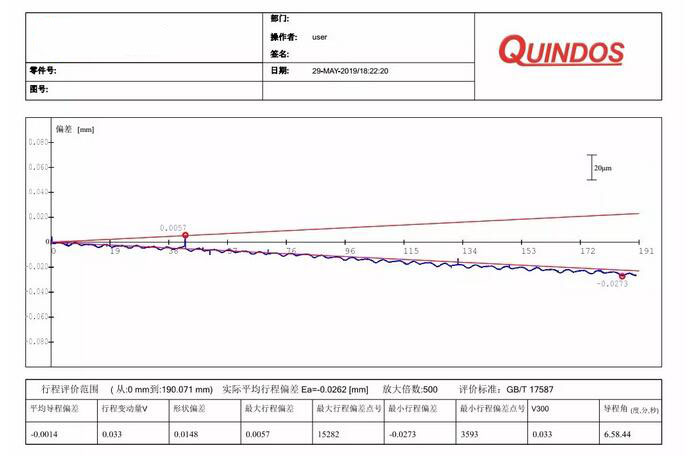

　　行程偏差圖報告圖

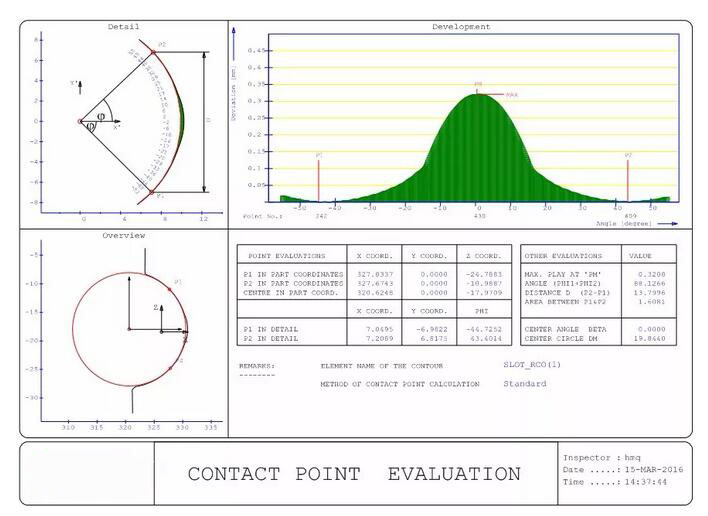

　　滾道法向截面輪廓圖
