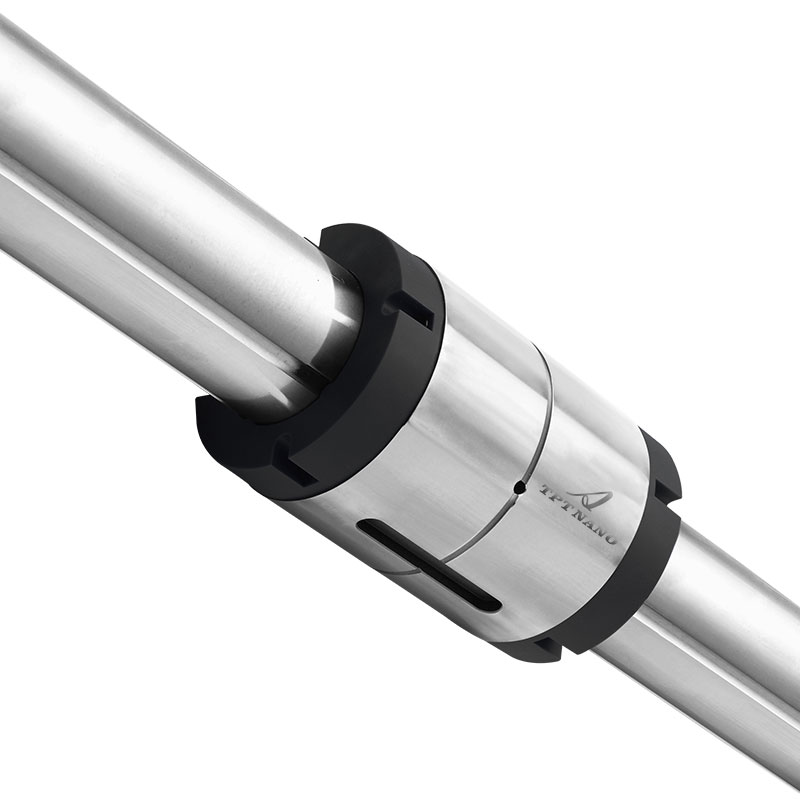

滾珠花鍵是利用安裝在花鍵軸外缸內的滾珠，在精密磨削滾壓槽內順利滾動并傳遞扭矩。采用獨特的接觸點設計，接觸角更大(40°)。另外，它的負載靈敏度也可以大大提高。圓球花鍵的設計原理和特點對普通人來說確實是個謎。

　　圓球花鍵在軸的外徑上有三排加載槽。由于采用哥特式拱形槽設計，可保證三個槽同時承受順時針或逆時針的扭矩，從而提高了使用壽命和剛度。鋼珠架上的鋼珠被回收，以防止鋼珠在裝配過程中從花鍵螺母上掉落。

　　負載能力大

　　軸的每個凹槽都經過精密研磨，形成30°角接觸點。因此，該模型在徑向和扭矩方向的承載力都較大。

　　無角隙

　　角接觸結構中的預緊力以30度的接觸角提供。這消除了旋轉方向上的角間隙，增加了剛性。

　　高剛性

　　由于接觸角較大，可根據使用情況適當預加載。因此，它可以獲得更高的剛度和更大的力矩。

　　抱球式

　　在裝配過程中，使用鋼珠保持架防止鋼珠從花鍵螺母上脫落。

　　應用

　　機器人、運輸設備、繞線機、act(車輛工具更換)等。

　　圓球花鍵適用于振動和沖擊載荷過大、定位精度高、運動性能高的環境。在這樣的環境中，它也能起到有效的作用。
